Fil de cuivre Niti
2. Comparaison de deux alliages de cuivre ni-ti
2.1 NiTi de cuivre
L'alliage de cuivre NiTi est constitué d'un alliage à mémoire de forme cuivre-nickel-titane, il s'agit d'un alliage ternaire à hystérésis étroite.
L'alliage de cuivre NiTi convient à l'actionneur à mémoire de forme, au ressort à mémoire de forme, au fil musculaire, également utilisé pour la préparation des fils d'arc niti.
L'Active Af de la famille des alliages Cuivre NiTi est de 45 à 75C.
2.2 Cuivre NiTiCr
L'alliage de cuivre NiTiCr est composé d'un alliage cuivre-nickel-titane et chrome, il s'agit d'un alliage quaternaire à hystérésis étroite.
L'alliage de cuivre NiTiCr convient aux arcs orthodontiques et aux arcs cu niti.
L'Active Af de la famille des alliages Cuivre NiTi Cr est de 25 à 45 C.
3.Diamètre : à partir de 0.05 mm [0,002 po] et plus
4.MOQ : 0,2 kg ou 100 mètres
5. Capacité de production mensuelle : calculée sur la base de fils de diamètre 0,41 mm, soit 4 140 000 mètres par mois.
Détails du produit
Présentation du produit
SEESMA est un fabricant de nitinol à partir de lingots de nitinol, de fil de nitinol à l'actionneur de nitinol, etc.
Nous fournissons des matériaux à mémoire de forme en cuivre NiTi depuis 2000, des fils en cuivre NiTiCr pour arcs depuis 2016.
- Le fil de cuivre NiTi est fabriqué en alliage de cuivre nickel-titane à mémoire de forme.
- Le cuivre NiTi est un alliage à mémoire de forme à hystérésis étroite, pour réduire la température de transformation, un élément de chrome sera également ajouté.
- L'alliage de cuivre NiTi convient aux applications à mémoire de forme, telles que les systèmes d'actionnement industriels, les produits d'ingénierie, les actionneurs en alliage à mémoire de forme, les automatisations, la sécurité, l'aérospatiale, l'actionneur à mémoire de forme, le ressort à mémoire de forme, le fil musculaire.
- L'alliage de cuivre NiTiCr convient aux applications à mémoire de forme et super élastiques, telles que les arcs orthodontiques et les arcs cu niti.
- L'actif Af de la famille des Cuivre NiTi (Cuivre5-9Ni45-41L50 at%] les alliages sont de 45 degrés à 75 degrés C
- L'actif Afde la famille des Cuivre NiTiCr (Cuivre5Ni44.8-44.6L50Cr0.2-0.4 at%] alliages est de 25 degrés à 45 degrés C.
- Tolérance de l'actif Afest de ±2 degrés C. Pour les applications à mémoire de forme, il s'agit d'un paramètre important, et la plupart des fabricants peuvent atteindre une tolérance de ± 5 degrés, les bonnes étant de ± 3 degrés. Nous pouvons atteindre ± 2 degrés.
Spécification
|
Nom du produit |
Fil de cuivre NiTi |
|
Marque |
GEESMA |
|
Pays d'origine |
Chine |
|
Matériels |
Alliage cuivre-nickel-titane |
|
Dimension |
Diamètres à partir de {{0}},05 mm [0,002 po] et plus |
|
État de livraison |
Travaillé à froid/ recuit droit Remarque : état travaillé à froid, prêt pour le traitement thermomécanique |
|
Note |
Alliages à mémoire de forme cuivre-nickel-titane |
|
Code alliage |
Cuivre NiTi/Cuivre NiTiCr |
|
Surface |
Oxyde noir : couleur noire - surface dessinée au diamant Poli mécaniquement : surface métallique brillante, brillante |
|
Méthode de traitement |
Étiré à froid Étiré à froid + recuit droit |
Paramètres
3.1 Composition chimique
Composition chimique
|
Élément |
GEESMA Cuivre NiTi [Moyenne] |
GEESMA Cuivre NiTiCr [Moyenne] |
|
Nickel |
49.3 |
49.3 |
|
Cuivre |
6 |
5.9 |
|
chrome |
/ |
0.3 |
|
Carbone, maximum |
0.033 |
0.004 |
|
Hydrogène, maximum |
0.001 |
0.0006 |
|
Azote, maximum |
0.0035 |
0.0030 |
|
Oxygène, maximum |
0.032 |
0.030 |
|
Titane |
Équilibre |
Équilibre |
3.2 Propriétés mécaniques
|
Cuivre NiTi à% |
Cuivre NiTiCr à% |
|
|
Résistance à la traction ultime [UTS] |
min. 300MPa en martensite |
min. 350MPa en martensite |
|
min. 550MPa dans l'austénite |
min. 600MPa dans l'austénite |
|
|
Allongement total |
min. 25 % en martensite |
min. 25 % en martensite |
|
min. 10% en austénite |
min. 10% en austénite |
|
|
résistance du plateau supérieur [UPS]-contrainte à 3 % de déformation lors du chargement de l'échantillon. |
min. 100 MPa |
min. 100 MPa |
3.3 Propriétés de la mémoire de forme
Récupération de déformation après 8 % de déformation totale : 97,0 % [au-dessus de Active Af, en dessous de Md]
Récupération de déformation après 6 % de déformation totale : 99,7 % [au-dessus de Active Af, en dessous de Md]
Récupération de déformation après une déformation totale de 4 % : au-dessus de 99,9 % [au-dessus de Active Af, en dessous de Md]
3.4 Température de transformation
|
Cuivre NiTi à% |
Cuivre NiTiCr à% |
||
|
État entièrement recuit |
De 50 degrés à 80 degrés |
De 30 degrés à 50 degrés |
|
|
Hystérésis (As-Ms) |
Inférieur ou égal à 5 degrés C |
Inférieur ou égal à 5 degrés C |
|
|
Actif typique Af |
De 45 degrés à 75 degrés |
De 25 degrés à 45 degrés |
|
|
Remarque: Cuivre5-9Ni45-41L50Cu5-9 à% Cuivre5Ni44.8-44.6Ti50Cr0.2-0.4 à% |
|||
|
|
|
||

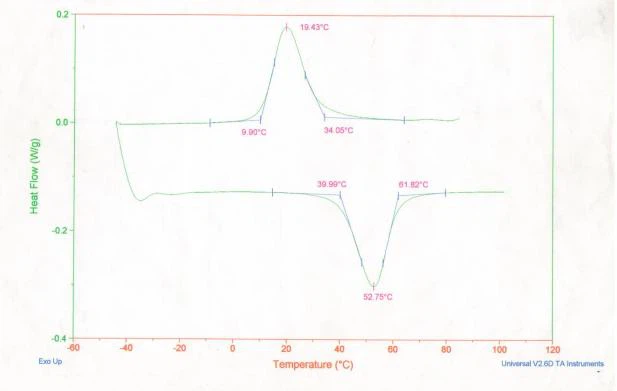

La température typique de transformation est la suivante.
Alliage de cuivre NiTi
Condition de l'échantillon : Entièrement recuit à 800 degrés *20min/WQ
Méthode d'essai : DSC
Norme d'essai : ASTM F2004
Résultat du test :
|
L |
Ni |
Cu |
Diplôme DSC |
||||||
|
Af |
Ap |
Comme |
MS |
MP |
Mf |
||||
|
à% |
50 |
45 |
5 |
61.82 |
52.75 |
39.99 |
34.05 |
19.43 |
9.90 |
|
% en poids |
44.72 |
49.34 |
5.94 |
||||||
|
à% |
50.04 |
44.96 |
5.00 |
68.55 |
57.39 |
41.64 |
36.04 |
26.20 |
14.91 |
- Alliage de cuivre NiTiCr
État de l'échantillon : Traitement thermique et mécanique (travail à froid et traitement thermique)
Méthode de test : flexion et récupération libre
Norme d'essai : ASTM F2082
Résultat du test : actif Af=33±3 degrés/35±3 degrés
ASTM F2004 [Méthode d'essai standard pour la température de transformation des alliages nickel-titane par analyse thermique]
ASTM F2082 [Méthode d'essai standard pour la détermination de la température de transformation des alliages nickel-titane à mémoire de forme par courbure et récupération libre]
Fonctionnalité et application
Le tableau ci-dessous donne quelques applications typiques pour chacun des alliages Cuivre NiTi de GEESMA.
|
Code alliage |
Fonctionnalité d'application et d'alliage |
|
Cuivre NiTi |
Demande deActionneur SMA, Ressort SMA, fil musculaire en nitinol, également en orthodontie.. Caractéristique de l'alliage : la température typique active est de 60 degrés ± 2 degrés, 65 ± 2 degrés, 70 ± 2 degrés. As-Ms < 5 degrés |
|
Cuivre NiTiCr |
Fil de cuivre niti en orthodontie, application pour fil d'arc orthodontique, fil d'arc activé par la chaleur. Caractéristique de l'alliage: actif Af 27 degrés, 35 degrés, 40 degrés, etc. ------ Comment ça marche Lorsqu'il est réfrigéré, le fil devient très doux, flexible et facile à engager, et à mesure que le fil se réchauffe jusqu'à la température de la bouche, il fournit une force lumineuse constante lorsqu'il reprend sa forme originale et aligne les dents. Avec le Cuivre Ni-Ti, les cliniciens et les patients bénéficient des propriétés thermoréactives améliorées du nickel, du titane, du cuivre et du chrome pour une transmission constante des forces tout au long du traitement. Les propriétés de déchargement [ressort] facilitent un mouvement rapide et efficace des dents tandis que les forces de chargement sont inférieures à celles du fil nickel-titane pour un engagement facile du fil dans la fente du support. Chez OrmcoMT |
